Grosir WDC-011-xx-x Cincin slewing kontak empat titik dengan roda gigi eksternal Pemasok, OEM/ODM Pabrik

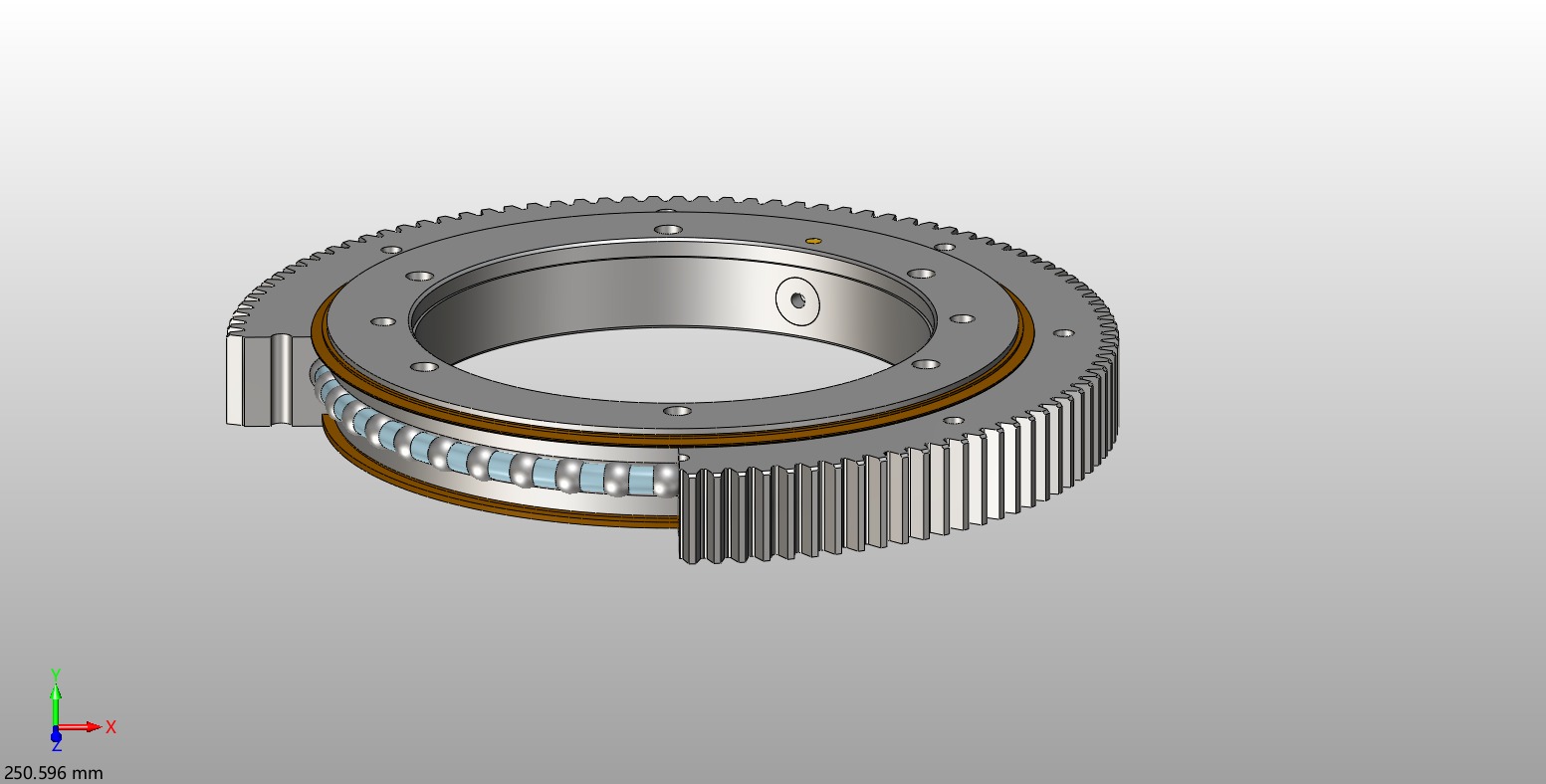

WDC-011-xx-x Cincin slewing kontak empat titik dengan roda gigi eksternal

Tip pemasangan untuk bantalan slewing:

1. Ukuran baut yang digunakan harus sesuai dengan ketentuan GB/T 5782- -2016 dan GB/T 5783- -2016, dan tingkat kekuatannya tidak boleh lebih rendah dari Kelas 8.8 yang ditentukan dalam GB/T 3098.1-2010, dan tingkat kekuatan yang sesuai harus dipilih sesuai dengan gaya dukung.

2. Ukuran mur harus sesuai dengan ketentuan GB/T 6170-2000 dan GB/T 6175- -2000, dan sifat mekaniknya harus sesuai dengan ketentuan GBT 3098.2- -2015.

3. Metode pengencangan baut harus memastikan gaya pengencangan awal tertentu sesuai dengan peraturan yang berlaku pada mesin utama. Kecuali ditentukan lain, gaya pra-pengencangan umum harus 0,7 kali batas luluh baut. Biarkan sedikit minyak pada benang saat mengencangkan. Lihat Tabel 3 untuk torsi pra-pengencangan atau gaya pra-pengencangan.

4. Ukuran mesin cuci harus sesuai dengan GB/T 97.1-2002 dan GB/T 97.2-2002 dan harus dipadamkan dan ditempa secara bersamaan. Mesin cuci pegas tidak boleh digunakan.

5. Panjang penjepit baut LK≥5d (diameter baut).

Tip pemasangan untuk bantalan slewing:

Braket pemasangan juga harus memiliki kekakuan yang baik. Di bawah beban maksimum yang diijinkan, deformasi defleksi harus dikontrol dalam kisaran yang ditentukan dalam tabel berikut.

Diameter lingkaran tengah gulungan D(mm)	Lendutan maksimum pada bidang tumpuan Amax(mm)
~1000	0.6
>1000~1500	0.8
>1500~2000	1
>2000~2500	1.3
>2500~3000	1.6
>3000~3500	2
>3500~4000	2.5
>24000~4500	3
>4500~5000	3.6
>5000~5500	4.2
>5500~6000	4.8
>6000~7000	5.8
>7000~8000	7

Lubang baut braket pemasangan harus dikerjakan sesuai dengan presisi menengah GB/T 5277-1985 dan disejajarkan dengan lubang pemasangan bantalan slewing.

+86-513-80311111 / +86-15050632597

Dapatkan Penawaran Gratis

Tentang Kami

Jiangsu Wanda Bantalan Khusus Co., Ltd.,

Jiangsu Wanda Special Bearing Co., Ltd. adalah perusahaan teknologi tinggi nasional dan sebelumnya dikenal sebagai Pabrik Bantalan Rugao milik negara. Jiangsu Wanda Special Bearing Co., Ltd. adalah grosir OEM/ODM WDC-011-xx-x Cincin slewing kontak empat titik dengan roda gigi eksternal pemasok dan WDC-011-xx-x Cincin slewing kontak empat titik dengan roda gigi eksternal pabrik. Perusahaan ini didirikan pada tahun 1969 dan berubah menjadi perusahaan swasta pada tahun 2001. Ini memiliki sejarah lebih dari 50 tahun penelitian dan pengembangan profesional, manufaktur dan penjualan bantalan. Itu adalah produsen pemandu tiang dan bantalan rol rantai pertama yang ditunjuk di negara itu. perusahaan utama dalam penyusunan standar teknis JB / T7360 dan salah satu perusahaan "Raksasa Kecil" baru yang terspesialisasi di negara itu.

Sertifikat Kehormatan

Berita

Dapatkah deretan ganda rol samping forklift bola penuh secara efektif memperpanjang masa pakai forklift?
17 Apr, 2025
1. Masalah distribusi beban yang tidak rata: Tantangan desain tradisional ...
BACA LEBIH LANJUT
Bagaimana cara memilih rol sisi forklift bola double-baris meningkatkan keamanan operasi jangka panjang forklift?
10 Apr, 2025
1. Tingkatkan Area Kontak: Distribusikan beban yang merata Sebagian besar ...
BACA LEBIH LANJUT
Bagaimana roller sisi forklift bola baris tunggal dapat mengoptimalkan operasi forklift intensitas tinggi?
03 Apr, 2025
1. Tantangan dan keterbatasan rol tradisional Ketika forklift beroperasi d...
BACA LEBIH LANJUT
Bantalan rol silindris: Solusi yang disukai untuk efisiensi tinggi dan rotasi berkecepatan tinggi
27 Feb, 2025
1. Koefisien gesekan bergulir: Kunci untuk meningkatkan efisiensi energi P...
BACA LEBIH LANJUT
Pengaruh desain struktural dari bantalan panduan lintas forklift pada kapasitas penahan beban
20 Feb, 2025
1. Pentingnya desain struktural Desain struktural dari bantalan pandua...
BACA LEBIH LANJUT

NoMor bantalan.	Dimensi (mm)																Berat (kg)	Ref. TIDAK.
NoMor bantalan.	D	d1	d2	D	D1	C	H	B	B1	NM	N1-M1	De	m	z	km	G	Berat (kg)	Ref. TIDAK.
WDC-011-0093-02	50	68	52 H9	150	118	20	25	20	5	8-Φ8.5	8-Φ8.5	145	2.5	58	0	1-M6*1	2	011.10.0093.A
WDC-011-0140-01	85	115	90 H9	200	165	20	25	20	5	8-Φ65	8-Φ6.5	196	2	98	0	1-M6*1	12.9	011.10.0140.A
WDC-011-0235-01	171	195	173 H8	318.6	275	35	40	35	6	12-Φ13	12-Φ13	312	4	78	0.7	2-Rc1/8	12.9	011.16.0235.A
WDC-011-0289-01	210	240	212H9	379	335	40	45	40	10	24-Φ13.5	(24-1)-Φ13.5	372	4	92	0.5	2-M10*1	20	01-0289-06
WDC-011-0342-01	265	295	267H9	440	390	44	50	44	10	16-Φ17.5	16-Φ17.5	432	4.5	95	0.5	2-M10*1	28	01-0342-00
WDC-011-0422-01	323	368	324 H9	529	476	50	54	50	10	20-Φ17.5	20-Φ17.5	520	5	103	0.5	2-M10*1	46	01-0422-01
WDC-011-0555-01	455	490	460 H9	689	620	64	74	64	10	30-Φ17.5	(30-1)-Φ17.5	678	6	112	0.5	3-M10*1	89	01-0555-01
WDC-011-0626-01	516	560	520 H9	774	692	72	82	66	10	24-Φ22	24-Φ22	760	8	94	1	3-M10*1	120	01-0626-00
WDC-011-0880-01	770	815	775H9	1022	945	72	82	66	10	36-Φ22	36-Φ22	1008	8	125	1	4-M10*1	161	01-0880-00
WDC-011-0947-01	833	880	835H9	1094	1015	72	82	66	10	36-Φ22	36-Φ22	1080	8	134	1	4-M10*1	181	01-0947-00
WDC-011-1050-01	930	975	935 H⁹	1218	1125	88	98	80	10	40-Φ22	40-Φ22	1200	10	119	1	4-M10*1	280	01-1050-00
WDC-011-1180-01	1045	1100	1050 H9	1358	1260	88	98	80	10	40-Φ26	40-Φ26	1340	10	133	1	4-M10*1	328	01-1180-00
WDC-011-1295-01	1200	1236	1202 H9	1431	1354	54	63	54	10	24-Φ17.5	24-Φ17.5	1416	8	177	0.5	4-M10*1	183	01-1295-01
